汽包水位控制设计



1.

工艺流程?/p>



除氧水通过给水泵进入给水调节阀?/p>

通过给水调节阀进入省煤器,

冷水在经

过省煤器的过程中被由炉膛排出的烟气预热,

变成温水进入汽包?/p>

在汽包内加热

至沸腾产生蒸汽,

为了保证有最大的蒸发面因此水位要保持在锅炉上汽包的中?/p>

位置,蒸汽通过主蒸汽阀输出?/p>



空气经过鼓风机进入空气预热器?/p>

在经过空气预热器的过程中被由炉膛排出

的烟气预热,

变成热空气进入炉膛?/p>

煤经过煤斗落在炉排上?/p>

在炉排的缓慢转动

下煤进入炉膛被前面的火点燃,

在燃烧过程中发出热量加热汽包中的水,

同时?/p>

生热烟气?/p>



在引风机的抽吸作用下经过省煤气和空气预热器,

把预热传导给进入锅炉?/p>

水和空气?/p>

通过这种方式使锅炉的热能得到节约?/p>

降温后的烟气经过除尘器除尘,

去硫等一系列净化工艺通过烟囱排出?/p>







?/p>

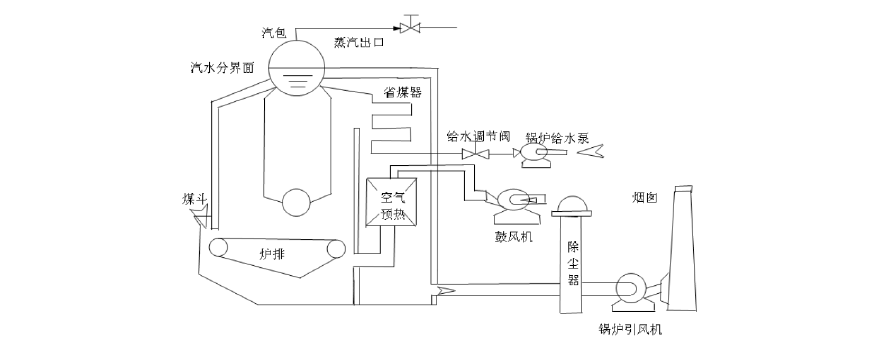

2-1

工业锅炉工艺流程

















2.

系统设计任务











该系统通过

PID

控制调节电子调节阀的开度,以使锅炉汽包液位按给定?
